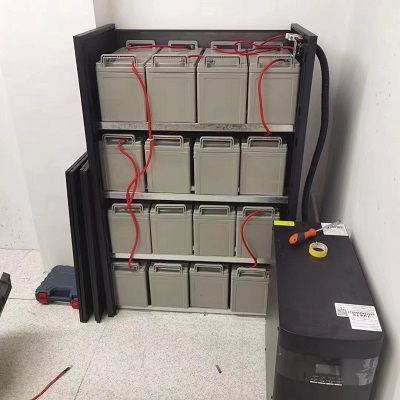

ups电源系统的组成和基本参数
1.组成ups电源系统设计成组合机架形式：机架上部为交直流单元，下部安装整流模块。每一系统可安装3个整流模块分架。机架最大输出容量为480A(48V)。每一系统装置一个AL175NT或一个AL1000NT告警模块(监控模块)。
ups电源交流电源系统低压配电网采用三相五相制。三相市电输入后经过空气开关控制，引到3个电源分架上，分别向整流模块提供单相电源。PE保护线接到与公共地网相连的铜排上。
ups电源由整流模块输出的直流电源汇接到直流配电单元，途径分流计再与蓄电池组并联，经过接触器触头、分路熔断器、最后接至各路负载三个分架上的整流模块输出电流la从整流器分流计RF，上检测。蓄电池组充放电电流1a是由电池分流计RF，检测(la.为充电电流，Ia。为放电电流)，则负载电流4为：4=1a-1g。ups电源告警模块AL175NT的1VO电路板上设有与各个单架相连的插座，以及与供电系统及告警模块相连的插座。通过AL175NT告警模块的作用来对供电系统、整流器、蓄电池组进行监控。也可通过告警模块上的RS-232通信接口与PC机、打印机、Modem等终端设备进行通信，并可接受远端监控中心对它的管理。PRS700单架电源系统如图8-4所示。
ups电源整流模块
1.主要的技术参数
(1)输入端指标。
1交流输入电压。该模块采用单相电源，电压额定值为220V，允许范围为-15%
20%。当输入电压高达300V时，仍可工作10min。输入电压甚至达到345V时，还可工作
400ms输入电压频率要求为45Hz-65Hz。交流输入电源馈电方式如图8-5所示。
②交流输入电流。单模块满载时有效值为 UDD下西 整流模块分架
3.2A（-48V、额定输入条件下）。 SMPS700 整流模块输出
3功率因数(PF)。负载满载时PF20.955。
(2)输出端指标。
1输出电压：-40V~-58V可调(-48V)，
12V-30V可调（24V）。 图8-5 交流配电简图
2 输出电流：单模块-58V时为13.5A，-43V时为16A(-48V)；单模块29V时为23A，
22.5V时为30A(24V)。
③功率：每个模块为700W、800W、1000W。
4稳压精度：静态，<0.5%。
⑤瞬态响应：±1.0%，响应时间小于10ms。
6杂音：纹波电压，<100mV；衡重杂音，＜2mV。
(3)效率指标。满载时大于92%。
2. SMPS700整流模块电路原理框图与面板组成
(1)电路原理框图。SMPS700模块系列产品采用功率型设计，依据输出功率分类有700W、800W、1000W三种。主电路结构由输入滤波、单相整流桥、功率因数校正、DC/DC变换、二次整流与滤波等电路组成，如图8-6所示。控制电路包括功率因数校正装置UC3855、PWM发生器UC3875、均分器UC3907、高频辅助电源UC3844等集成电路芯片。这些芯片结构紧凑、体积小，具有自动编程及计算等新颖功能，还设有过压过流和市电故障等保护装置。
单相交流电源采用电网滤波器抑制电网的尖峰电压、并清除高频整流模块自身所产生的高
ups电源整流模块电路原理框图
频干扰，再采用单相整流桥吸收电网交流能量、并变成直流电能，然后经过高频升压变换器及辅助装置进行功率因数校正、通过全桥谐振型DC/DC变换器和高频滤波电路后输出额定功率。
(2)面板上组成。SMPS700整流模块面板组成如图8-7所示。
ups电源还设有一个输出电压微调电位计，以及一个测量模块输出电流的插口。SMP700系列整流模块是20世纪90年代末期产品，其DC/DC变换器为全桥型，采用相移全谐振技术。主电路功率器件采用90年代软开关，而且其功率因数校正电路的主开关管也采用先进的软开关技术，所以功率开关耗电量很小，可将DC/DC变换器工作频率提高到250kHz以上，整机满载效率提高到0.93以上。该模块主要功能除了稳压功能之外，还具有下列特殊功能：输出过压保护，一旦因故障而引起模块过压时，它可在极短的时间内自动关闭；硬件输出限流功能，当模块输出过载甚至短路时，输出电流可限制为18A(-48V模块)或30A(24V模块)，而且硬件输出限流依据负载大小可实时调节；输出功率限制功能，在满足正常使用需要的前提下最大限度减小对模块功率的要求。
