ups电源配电存在的问题及解决办法|ups不间断电源公司

来源:UPS电源 发布时间:04/06/2022 浏览次数:

ups电源供电系统的组成必须能保证稳定、可靠、安全地供电。不同局(站)由不同的电源系统组成。概括起来,直流供电系统的组成可分为集中供电、分散供电、独立直流供电和混合供电四种类型。

1. 集中供电集中供电的ups电源系统由整流设备、蓄电池组和直流配电设备组成。直流供电系统向各种电信设备提供ups电源,如图3-1所示。集中供电的整流器、配电屏、变换器、逆变器都集中放置在电力室,各类电压的电池组都集中放置在电池室,因而供电容量大,且无需考虑电磁兼容问题,供电设备的干扰也不易影响电信设备。然而,由于集中供电设备集中、体积大、质量大,所以电力室和电池室需要建设的电信大楼底层土建工程大。同时,由于负载集中,若出现局部故障,则影响到全局的通信畅通。随着电信系统的容量增大,要求电力室至机房的馈电线截面积大,造成安装的困难,且消耗铜太多,线路压降大,因此扩容困难。从电磁兼容角度考虑,需在基础电源引出端至负载端之间,装设中间滤波装置,否则电磁干扰将通过汇流线进入电信设备,影响通信质量。

2.分散供电分散供电是在同一电信局(站)内设置一个总的交流供电系统,各直流供电系统可以分楼层设置,也可以按电信设备设置。设置地点可为单独的电力电池室,也可以与电信设备设置在同一机房或机架。分散供电的ups电源系统最初在大型电信局中得到应用,由于20世纪90年代后期采用了新型整流设备和新型蓄电池,分散供电的应用得到了进一步发展。新型整流设备采用高频功率整流模块,控制部分采用计算机技术,较传统的相控整流器体积小、质量小、效率高。新型蓄电池的典型代表是阀控式密封铅酸(VRLA)蓄电池,它的电解质采用吸液式超细玻璃纤维隔板或胶体,使蓄电池达到贫液。电池正极上产生的氧气被负极吸收化合成水,负极不产生氢气,故蓄电池在使用过程中,可以保持阀控式密封,不需加酸加水维护,无酸雾排出,不会污染环境和腐蚀设备。它可以与整流器和电信设备同置一室。

3.独立直流电系统对于市电不能到达的偏远地区,可因地制宜地采用独立ups电源的供电系统,通过直流控制屏向电信系统供电,如图3-7所示。供电的ups电源系统如图3-8所示。对于市电可靠性较差的地方,可采用混合供电方如光缆中继站和微波无人值守中继站多在野外的山区和小岛上,市电较差。这种混合供电的ups电源系统,可采用交流电源与独立ups电源(如太阳能电池、风力发电机等)相结合混合供电系统。

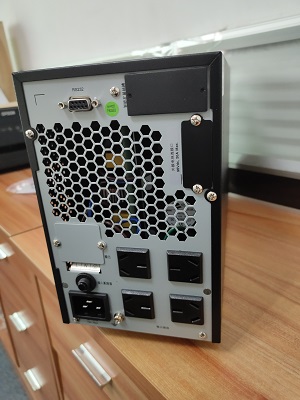

ups电源 (8).jpg

ups电源的配电系统是电信电源供电系统的重要组成部分,是直流供电系统的枢纽。它承接从整流器或蓄电池送来的直流电,分配和传送到电信机房的设备中去,完成对负载的分路、保护和监控,以及对整流器、蓄电池组和调压装置的控制与保护。

在直流配电系统中,主要由直流配电设备和电力馈电导线组成。直流配电设备具有配电、保护、检测输出电压、电流的手段和告警功能。从直流配电设备的蓄电池组端子到输出负载端子之间,流过该设备额定电流时的电压降定义为直流配电设备的电压降,这个压降为0.5V。从蓄电池输出端经直流配电设备,馈电导线到电信设备电源输入端子之间各部分电压降的总值即为直流配电系统的电压降。机电制交换机等电信设备所采用的传统配电系统为低阻配电。自采用程控交换机后,由于对供电电压变动范围要求严格,要限制瞬变电压的范围,故瑞典爱立信公司对配电系统防止电压瞬变问题,推出高阻配电系统,防止在发生短路时限制瞬变电压。另外,又采用电子熔断器元件和电路及二次高阻配电系统等措施,目的都是防止在发生短路事故时,保证供电的质量及电信设备的正常工作。

我国电信局(站)中,如采用爱立信公司交换机制式时,均采用高阻配电系统。

ups电源 (6).jpg

ups电源低阻配电系统,直流配电通过汇流排把基础电源直接送到电信机房的机架,由于汇流排等电阻很低,称为低阻配电系统。低阻配电及其分路短路时的等效电路如图3-9所示。图中R,为蓄电池组内阻,F。为蓄电池熔丝,R、~R。分路负载,F~F。为各分路熔丝,E为浮充电压。

汇流排和负馈线电阻R。=3m,正馈线电阻R=1m,蓄电池组内阻R,=4m,若浮充电压E=50V,某一分路负载发生短路时,在熔丝熔断前,在汇流排上产的电流计算如下,这样大的电流足以引起分路熔丝熔断,在熔丝熔断的瞬间,由于电流变化很大,其变化率为di/dT,。在A、B两点间等效电感L上的感应电势Ldi/dT形成很大的尖峰。因此,A、O之间的电压将首先降落到近似于OV,然后产生一个尖峰高压。直流电压48V配电系统中电信设备处发生短路时,电压瞬变的曲线如图3-10所示。图中50V为48V24只蓄电池的浮充电压。当发生断路时,在熔丝熔化的时间内,电压突然下降,为1ms~20ms。在熔丝熔断瞬间,约为100us,电压瞬间上升到200V左右,熔丝熔断后电压再下降到供电电压。对于低阻配电而言,这种任一分路的瞬态尖峰高压会引起整个配电供电的失效。


ups电源高阻配电的实质问题是在各分路中接有一定阻值的电阻R,一般取R,值为电池内阻的5倍~10倍。这时,如果某一分路负载发生断路,如BO间R,短路。因R。限制了短路电流,而且ldi/dT也较小的缘故,所以系统电压的跌落及反冲尖峰电压较小,R,和R的适当配合,可使A0间电压变化在电源系统允许范围之内,使系统其他分路负载不受影响地正常工作,起到了隔离故障作用,从而提高了系统可靠性。R、可以是馈线电阻,也可以是可调的附加电阻视距离电信设备的远近而定,一般取45m。接至零位板上的正馈电线综合电阻则应小于等于1m2。

如果高阻R、选在45m,正馈线R,为1m,R,为4m2,按上面的方法进行计算,则电路电阻将短路电流限制为蓄电池组端电压降低值为,图3-14表示对250W(5A)分路负载,在有补偿电容用于补偿电路中电感引起电压降的情况,熔丝熔断瞬间B点的电压、电流曲线,熔丝熔断时间为20us,电压下降8.3V,瞬间电流为40A。


ups电源配电存在的问题及解决办法,高阻配电虽然有很大优点,但也带来一些问题,在串联电阻R,上产生电压降和能耗,降低了输出电压和效率,必须采取一些措施予以解决。电池放电时R,上产生压降,会导致负载上电压降低,要保持负载电压,则电池会提前到达终止电压。解决的办法之一是用扼流圈与熔丝(易熔电阻)配合,既有较低的电阻,又可把电流限制在允许的范围。另一种解决办法是使R的大小和负载电流大小配合恰当,电压降达到设计要求。增加的能量损耗影响程度,视分路中电流大小而定,约为3%。设计中兼顾各方面因素,综合考虑电池组内阻、R、负载分路电流以及允许电压波动范围等,可使影响程度减到最小。最好的解决办法是选择具有限流功能的低功耗电子器件来代替限流电阻R,和熔丝,使系统效率高。


ups电源电子熔断器,配电系统适用于瑞典大型交换机的供电,在配电回路中蓄电池及其电缆电阻不应超过7.6m,而配电电缆的电阻不应小于4m。但在小交换机和远端用户模块蓄电池容量不大,而配线距离短,因此在小型配电系统中采用了电子熔斯器的电路。瑞典爱立信公司生产了几种型号的电子熔断器,但额定容量均很小,一种92 利用综合技术开发的NFS5001电子熔断器的规格如下。ups电源电子熔断器由一只功率场效应管T、扼流管L、二级管VD和传感电阻器R组成,当电流超过限值时,由控制电器的电阻器检测到,经驱动电路给功率场效应管脉宽调制信号,限制功率场效应管中的电流。当功率场效应管截止时,负载电流由二级管返馈供电,此时实际上是恒流工作。上列电流等级主要是对单独列架的配电设备而言,对于组合电源中的直流配电单元,其等级和技术要求可参照执行。

ups电源 (2).jpg

ups电源配电设备的要求

(1)设备应具有接入两组蓄电池的装置,蓄电池为带负载充电方式。直流电流额定值大于400A时,根据使用要求,直流配电设备应对蓄电池具有保护功能,当蓄电池电压降低到放电终止电压时,自动断开蓄电池,而在该设备的输出电压升高后自动或人工再接入蓄电池。

(2)移动通信的直流配电屏应具有二次下载功能。交流供电中断后,蓄电池尚未放电到平均终止电压之前,先切除一部分次要负载,以使蓄电池对重要负载延长供电时间,称为二次下载或二次下电。图3-17示出某移动通信基站直流供电方式,当交流供电停电后,蓄电池组供电2h~3h(对县城或近郊基站供电3h~4h)自动断开基站设备用电,以保证传输设备用电,即二次放电受损,如图3-17的B所示。
